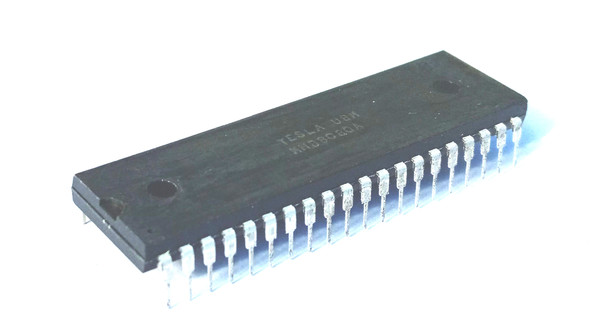

MHB8080A
Tesla-Klon des Intel i8080A
Erfordert Versorgungsspannung: +5V, –5V und +12V
Das Herstellungsdatum kann anhand des auf dem Gehäuse aufgedruckten Datumscodes ermittelt werden.
... und unterstützt MHB8224- und MHB8228-Schaltkreise
MHB8224
Kompatibel mit Intel 8224
MHB8228
Kompatibel mit Intel 8228.
Dies ist ein Single-Chip-Systemcontroller und Bustreiber für den MCS-80 (MHB8080A). Es generiert alle Signale, die für die direkte Anbindung von Speichern und I/O-Komponenten der MCS-80-Familie benötigt werden.
Ein bidirektionaler Bustreiber ist im Lieferumfang enthalten, um einen leistungsstarken TTL-Lüfter für das System bereitzustellen. Es sorgt außerdem für die Isolierung des 8080-Datenbusses vom Speicher und E/A. Dadurch können Steuersignale optimiert werden, sodass Systementwickler langsameren Speicher und I/O verwenden können. Die Isolierung des Bustreibers sorgt außerdem für eine erhöhte Störfestigkeit des Systems.
Der 8228 generiert auch die richtigen Steuersignale, um die Verwendung von Multibyte-Befehlen (z. B. CALL) als Reaktion auf eine INTERRUPT ACK vom 8080A zu ermöglichen. Diese Funktion ermöglicht es großen Interrupt-gesteuerten Systemen, über eine unbegrenzte Anzahl von Interrupt-Ebenen zu verfügen.
Ersatzverkabelung der Stützstromkreise
In ST 1983 gibt es:
- Erzeugt -5V
- Ersatz von MHB8224
